Ispravljački sustav SUNA

Primarna namjena je napajanje telekomunkacijskih uređaja

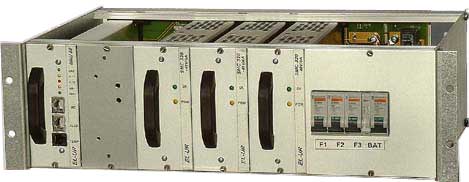

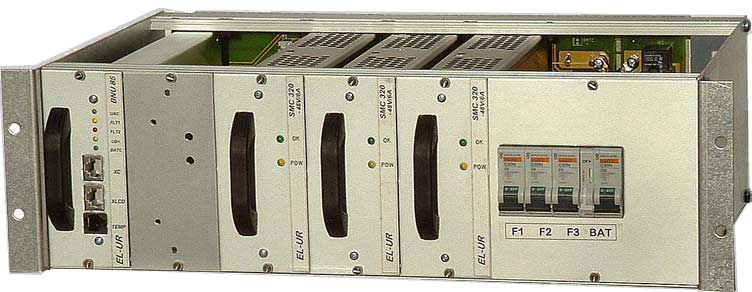

Uređaj tipa SUNA sastoji se od nadzorne jedinice BNU 85 i maksimalno 4 ispravljačka modula SMC 320 ugrađenih u 19” kućište.

Funkcije nadzorne jedinice su zaštita baterije od predubokog pražnjenja, kontrola punjenja baterije i nadzor ispravljača.

Glavne odlike ispravljača su dobra stabilnost izlazne struje i napona, aktivni PFC i HOT PLUG (promjena modula pod naponom).

Mogućnost ETHERNET komunikacije s računalom.



TIP UREĐAJA   ISPRAVLJAČKI MODUL
SMC 320		 UPRAVLJAČKI MODUL BNU 85
ULAZ ulazni napon 190–260 VAC, 47–53 Hz 35–80VDC
valni oblik struje sinusni
izobličenje ulazne struje   <5%
filter protiv radiosmetnji DA DA
IZLAZ najveća izlazna struja 6A
maksimalna snaga 320W
valovitost napona <1% Un
stabilnost napona <1% Un
filter protiv radiosmetnji DA

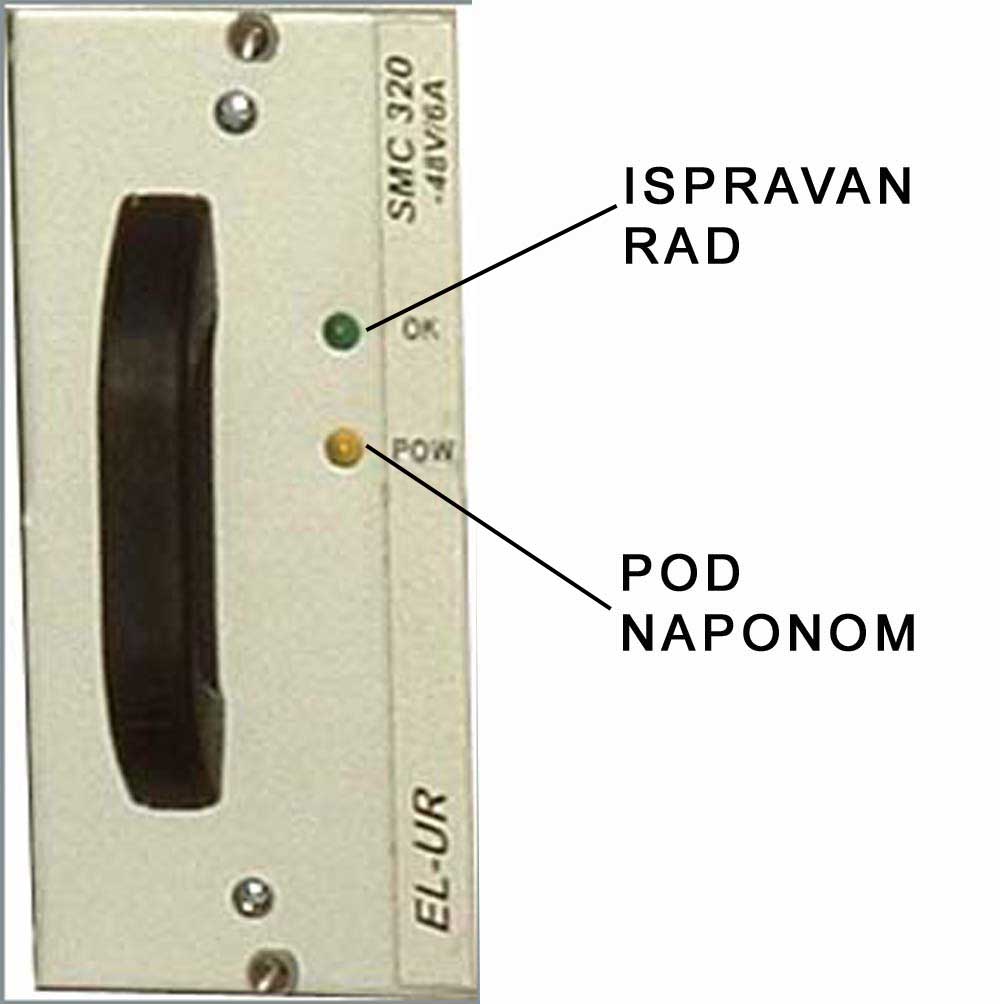

SMC 320

Zaštite:

  • previsok izlazni napon
  • prevelika izlazna struja
  • prenaponi iz mreže–varistori

Signalizacija:

  • pod naponom–POW
  • ispravan rad–OK

Ostalo:

  • iskoristivost pri nazivnim uvjetima – 90%
  • paralelni rad
  • radna temperatura okoline od 0°C do 40°C
  • dimenzije ŠxVxD: 55x115x250 mm
  • ugradnja u 19” kučište
  • konektor DIN 41612 tip 32zd

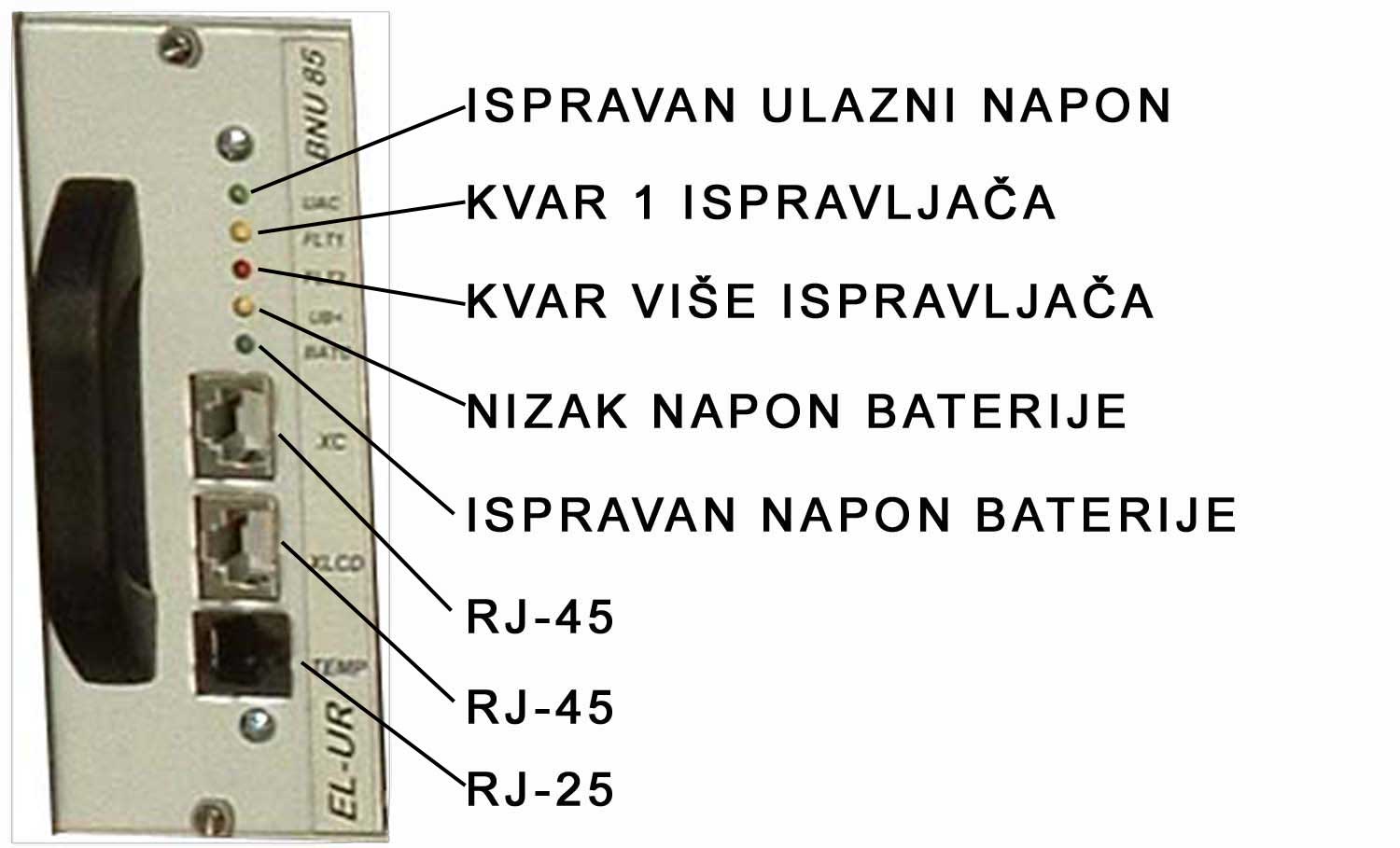

BNU 85

Konektori na prednjoj ploči:

  • XC –RJ45 — komunikacija sa računalom
  • XLCD–RJ45 — vanjski LCD display
  • TX –RJ25 — temperaturna sonda

Signalizacija:

  • ispravan ulazni napon – UAC
  • kvar jednog ispravljača – FLT1
  • kvar više ispravljača – FLT2
  • nizak napon baterije –UB <
  • ispravan napon baterije – BATC

Ostalo:

  • radna temperatura okoline od 0°C do 40°C
  • dimenzije ŠxVxD: 54x115x250 mm
  • ugradnja u 19” kućište
  • konektor — DIN 41612 tip 32zd
