Trofazni ispravljači
Ugradbeni
Ispravljači su namijenjeni za punjenje i održavanje akumulatorskih baterija te napajanje istosmjernih trošila
| TIP UREĐAJA | 3FSMC 220–30 | 3FSMC 110–30 | 3FSMC 110–60 | 3FSMC 60–100 | 3FSMC 24–200 | |
| ULAZ | ulazni napon | 3x400/230 VAC, +10% -15% | ||||
| frekvencija | 47–53 Hz | |||||
| faktor snage pri Pn | 0,95 | |||||
| filter protiv radiosmetnji | DA | |||||
| IZLAZ | nazivni napon | 220V | 110V | 110V | 60V | 24V |
| nazivna struja | 30A | 30A | 60A | 100A | 200A | |
| valovitost napona | <1%Un | |||||
| stabilnost napona | <1%Un | |||||
| iskoristivost pri Pn | 90% | |||||

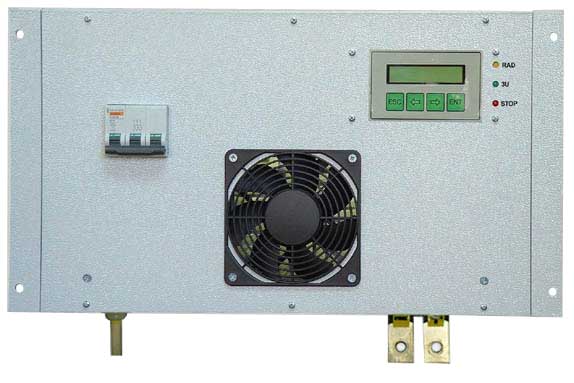

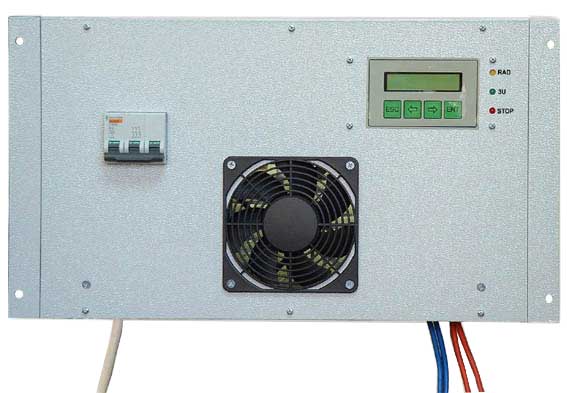

Trofazni prekidački ispravljači tipa 3FSMC su moderno koncipirani ispravljači u kojima se koriste najnovija tehnološka dostignuća poluvodičkih komponenata (IGBT–ovi) te magnetskih komponenata (feritne jezgre malih gubitaka).
Glavne odlike ovih ispravljača su:
- visoka stabilnost izlaznog napona
- vrlo mala valovitost izlaznog napona
- visoki stupanj iskoristivosti
- vrlo dobar cos φ na ulazu
- vrlo mala buka
Zaštite:
- prenizak i previsok ulazni napon
- previsok izlazni napon
- prevelika izlazna struja–strujni limit
- prenaponi iz mreže–varistori
Signalizacija:
- rad
- mrežni napon ispravan
- kvar
- LCD
- zbirni signal kvara beznaponskim kontaktom
Ostalo:
- radna temperatura okoline od 0°C do 40°C
- dimenzije Š x V x D: 442 x 265 x 405 mm, ugradnja u ormar
- hlađenje–prisilno
