Jednofazni ispravljači – PFC (Power Factor Correction)

Ispravljači su namijenjeni za punjenje i održavanje akumulatorskih baterija te napajanje istosmjernih trošila

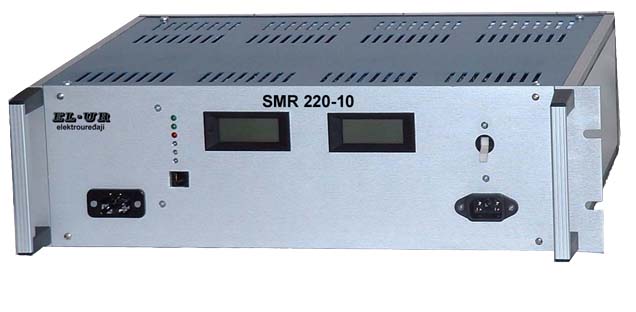

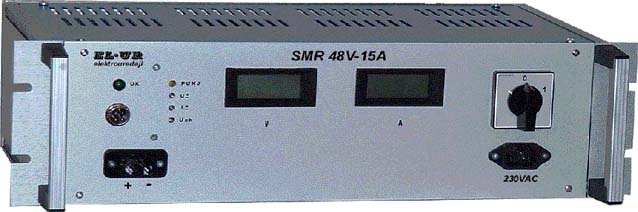

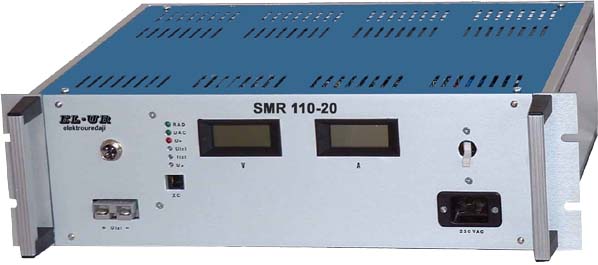

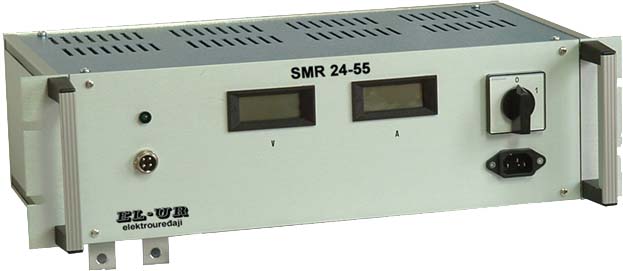

TIP UREĐAJA   SMR 220–10 SMR 110–20 SMR 48–15 SMR 24–55
ULAZ ulazni napon 190–260 VAC
frekvencija 47–53 Hz
faktor snage pri Pn 0,99
valni obllik ulazne struje sinusni
izobličenje ulazne struje <5%
filter protiv radiosmetnji DA
IZLAZ izlazni napon 220V 110V 48V 24V
nazivna izlazna struja 10A 20A 15A 55A
snaga maksimalna 2400W 750W 1500W
valovitost napona <1%Un
stabilnost napona <1%Un
punjenje po IPU krivulji stalna struja
filter protiv radiosmetnji DA
smr22010 smr11020 smr4815 smr2455

Glavne odlike ovih ispravljača su:

  • PFC
  • cos φ =0.99
  • THD <5%
  • visoka stabilnost izlaznog napona
  • visoki stupanj iskoristivosti 0.93–0.95 pri Pn
  • mala masa
  • vrlo mala buka

Zaštite:

  • prenizak i previsok ulazni napon
  • previsok izlazni napon
  • prevelika izlazna struja
  • strujno ograničenje
  • prenaponi iz mreže–varistori

Signalizacija:

  • ispravan rad
  • mrežni napon ispravan
  • previsok izlazni napon
  • digitalni LCD V–metar i A–metar

Daljinska signalizacija

  • pomoću optosprežnika prilagođeno za komunikaciju s mikroprocesorskom nadzornom jedinicom BNU

      • Signali daljinske komunikacije:

    • ispravan rad
    • napon mreže ispravan
    • previsok izlazni napon
    • temp. kompenzacija napona punjenja (iz BNU)

Ostalo:

  • iskoristivost pri nazivnim uvjetima – oko 95%
  • mogućnost paralelnog rada više ispravljača
  • radna temperatura okoline od 0°C do 40°C
  • MOSFET meko–prekidačka tehnologija (softswitch)
  • kućište 19” za ugradnju u ormar
  • dimenzije Š x V x D: 442 x 132 x 380 mm
  • svi priključci sa prednje strane
