Jednofazni ispravljači
Ugradbeni
Ispravljači su namijenjeni za punjenje i održavanje akumulatorskih baterija te napajanje istosmjernih trošila
| TIP UREĐAJA | SMR 48–1 | SMR 48–8 | SMC 24–20 | |
| ULAZ | ulazni napon | 190 – 260 VAC | ||
| frekvencija | 47–53 Hz | |||
| filter protiv radiosmetnji | DA | |||
| IZLAZ | izlazni napon | 54.6 VDC | 54.6 VDC | 27.3 VDC |
| najveća izlazna struja | 1A | 8A | 20A | |
| maksimalna snaga | 48W | 400W | 500W | |
| valovitost napona | <1% Un | |||
| stabilnost napona | <1% Un | |||
| filter protiv radiosmetnji | DA | |||
Zaštite:
- previsok ulazni napon
- prevelika izlazna struja–strujno ograničenje
- prenaponi iz mreže–varistori
Signalizacija:
- ispravan rad
- previsok izlazni napon
Ostalo:
- iskoristivost pri nazivnim uvjetima – 0,9 Pn
- radna temperatura okoline od 0°C do 40°C
- dimenzije ŠxVxD:

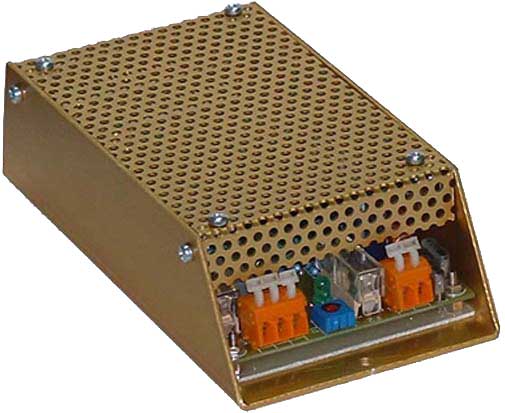

- 87 x 46 x 170 mm za SMR 48V–1A

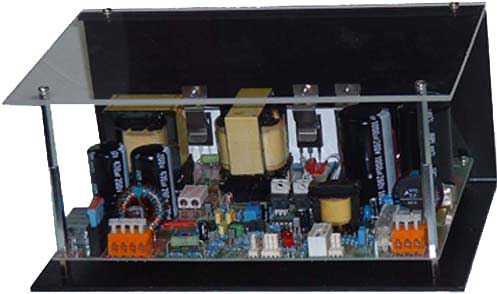

- 240 x 110x 150 mm za SMR 48V–8A

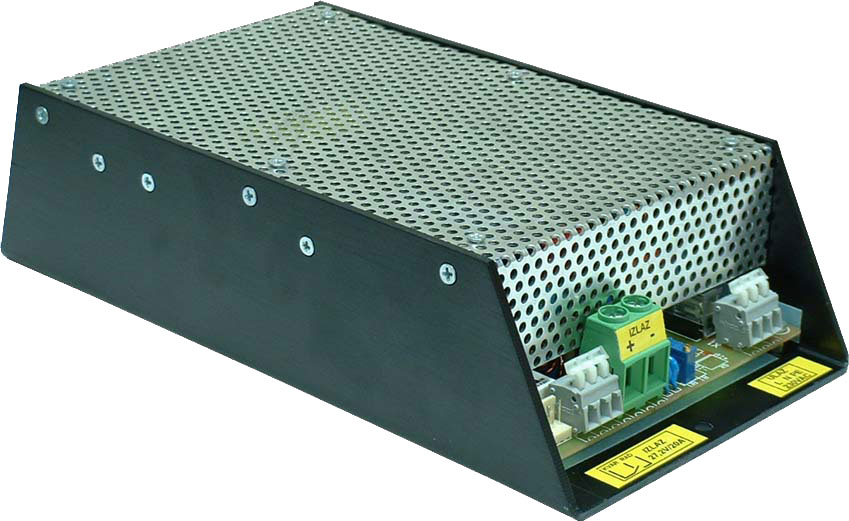

- 129 x 66 x 247 mm za SMC 24V–20A
